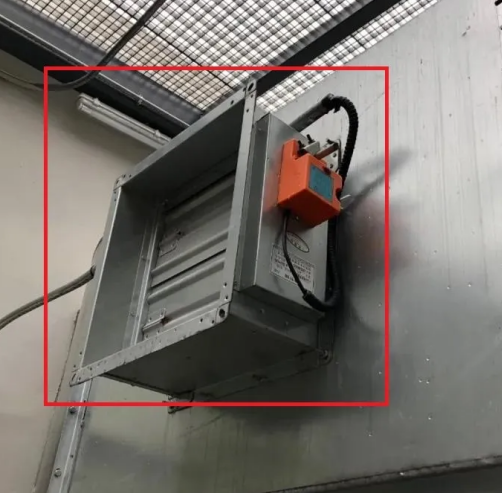

当余压监控系统相关部位的余压值超过最大允许压力差时应采取泄压措施,采用电动泄压阀是其中一种有效泄压措施。
泄压阀执行器由余压监控系统控制器的命令控制开启或关闭,使用24V电源供电。
一图读懂防烟余压监控系统
余压监控系统,又名智能压差测控系统、余压控制系统、防排烟余压监测系统、消防余压探测系统等,主要辅助高层建筑正压送风系统在防烟排烟过程中,满足走廊至消防前室、封闭避难层(间)、防烟楼梯间的压力呈递增分布,对其余压进行检测和控制。余压监控余压控制系统主要由余压探测器(余压传感器)、余压控制器(箱)、余压监控器、泄压阀(旁通阀)电动执行器、气管等组成。

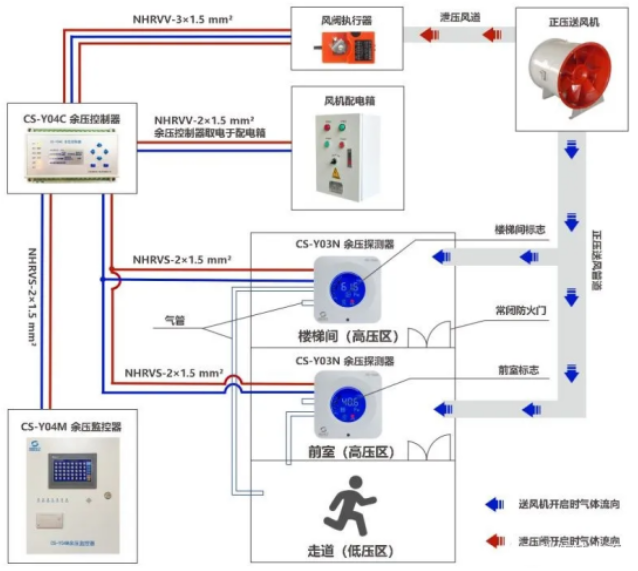

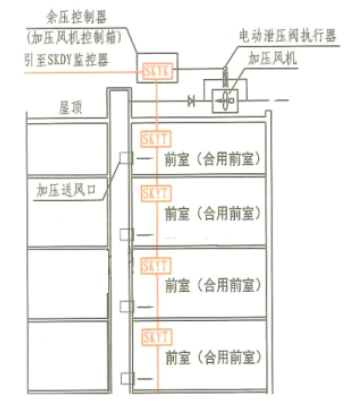

前室|楼梯间余压监控系统原理如图:
上图余压监控系统原理解释:
1、发生火灾时,正压送风系统启动,着火层及上下相邻两层风口开启,图中蓝色箭头表示正压送风机开启时空气的流动方向,依据安全逃生原则,余压监控应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布。
2、余压探测器监测走廊至消防前室、封闭避难层(间)、防烟楼梯间的余压值:
(1)泄压。当余压值超过规定区间时(“规定区间”参考GB51251-2017《建筑防烟排烟系统技术标准》),余压传感器将信号传递给余压控制器(箱),余压控制器(箱)联动泄压阀执行器,打开旁通阀,将正压风机的风量分散到系统外,从而使正压送风管道的风量减少,图中红色箭头表示旁通阀开启时空气的流动方向,这时,消防前室、封闭避难层(间)、防烟楼梯间的余压值下降回归至正常区间。
(2)加压。当余压值低于规定区间时,余压传感器将信号传递给余压控制器(箱),余压控制器(箱)联动泄压阀执行器,关闭旁通阀,正压送风管道的风量增大,使消防前室、封闭避难层(间)、防烟楼梯间的余压值上升至正常区间。
3、余压控制器(箱)由风机配电箱供电,负责给余压探测器和泄压阀执行器供电,它的安装教程可以参考《CS-Y04C余压控制器安装及图解》。
4、余压监控器放置于消控室,可以实时查看系统内全部余压探测器和余压控制器(箱)的工作状态和报警信息,并具有打印相关信息功能,监控器箱体指示运行、通信、报警、故障、消音等。
自然排烟设施:可开启排烟窗有效面积计算
一、悬窗

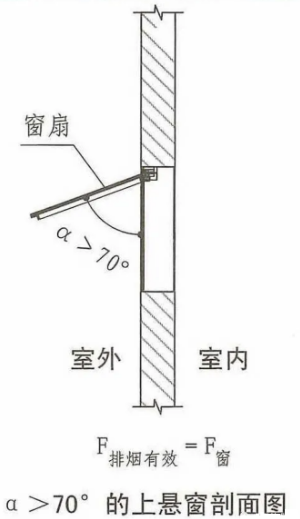

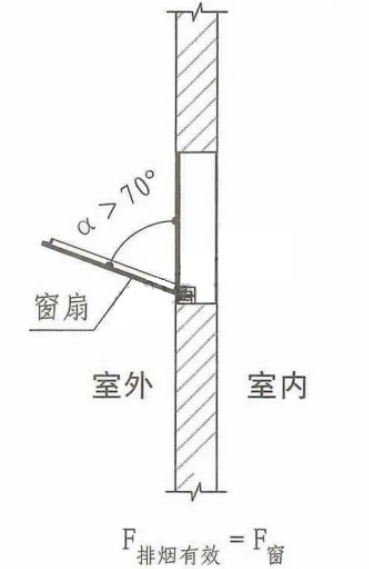

当采用开窗角大于70°的悬窗时,其面积应按窗的面积计算:排烟有效面积=可开启窗的面积

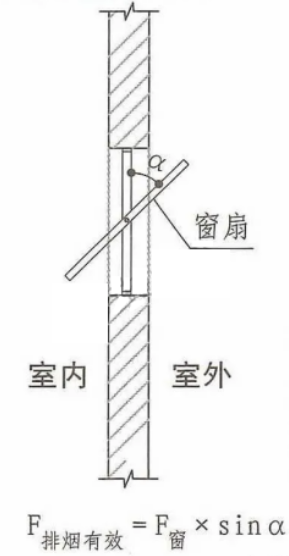

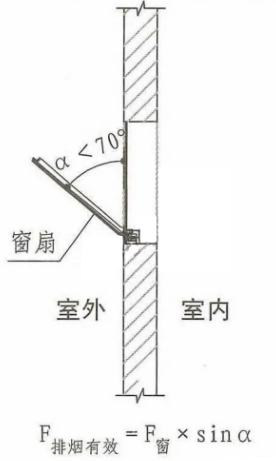

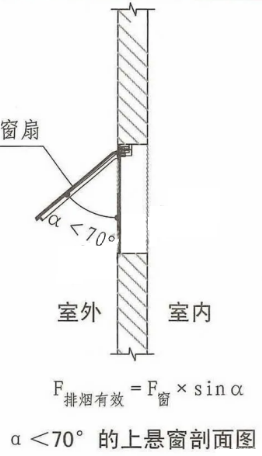

当开窗角小于或等于70°时,其面积应按窗最大开启时的水平投影面积计算:排烟有效面积=可开启窗面积*Sinα
对于悬窗,排烟有效面积应按水平投影面积计算;如果中悬窗的下开口部分不在储烟仓内,这部分的面积不能计入有效排烟面积之内。
二、平开窗

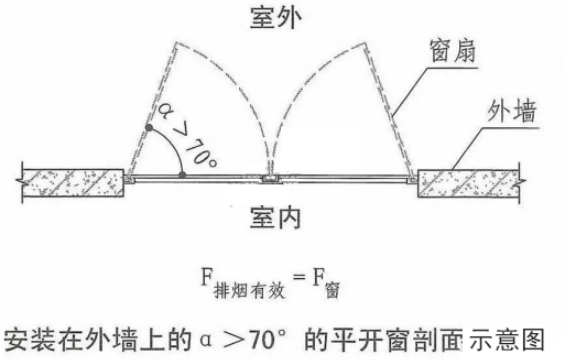

当采用开窗角大于70°的平开窗时,其面积应按窗的面积计算:排烟有效面积=可开启窗的面积

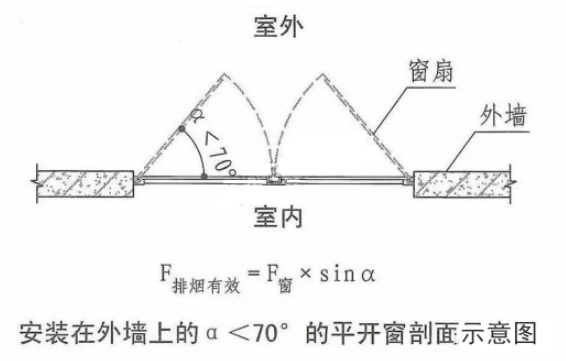

当开窗角小于或等于70°时,其面积应按窗最大开启时的竖向投影面积计算:排烟有效面积=可开启窗面积*Sinα

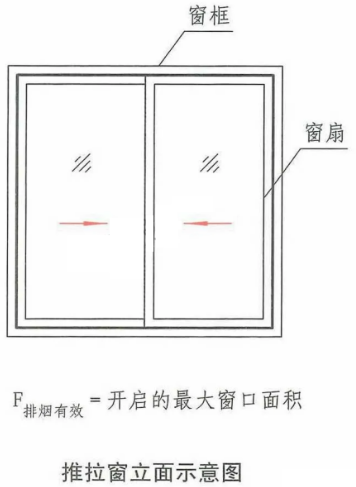

三、推拉窗
当采用推拉窗时,其面积应按开启的最大窗口面积计算:排烟有效面积=可开启窗口的面积

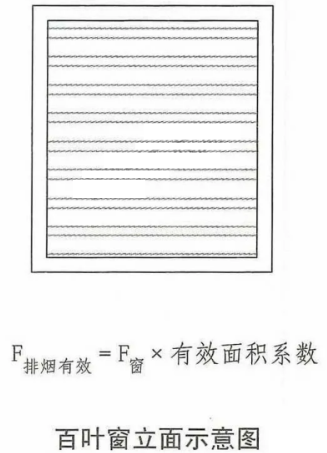

四、百叶窗
当采用百叶窗时,其面积应按窗的有效开口面积计算:排烟有效面积=百叶窗面积*有效系数(对于百叶窗,窗的有效面积为窗的净面积乘以有效面积系数。当采用防雨百叶时系数取0.6,当采用一般百叶时系数取0.8)
五、平推窗

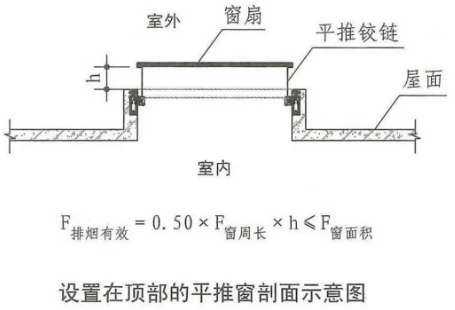

当平推窗设置在顶部时,其面积可按窗的1/2周长与平推距离乘积计算,且不应大于窗面积。
当平推窗设置在外墙时,其面积可按窗的1/4周长与平推距离乘积计算,且不应大于窗面积。
