余压监控系统主要由余压监控器（也叫压差控制器、余压探测器、压力传感器等）、气压采集管、风阀控制箱、带电动执行器的旁通阀（也叫电动对开多叶调节阀）及气管末端面板（可选）组成。主要用于辅助正压送风系统对高层建筑防烟楼梯间/走道、前室（或合用前室）/走道进行余压值监测与控制。

余压监控系统工作原理如下图：

参考国家《建筑防烟排烟系统技术标准》(GB51251-2017)对余压值要求：

3.4.4 机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布，余压值应符合下列要求：

1 前室、封闭避难层(间)与走道之间的压差应为25Pa~30Pa；

2 楼梯间与走道之间的压差应为40Pa~50Pa；

3 当系统余压值超过最大允许压力差时应采取泄压措施。最大允许压力差应由本规范第3.4.9 条计算确定。

余压监控系统工作原理：

系统启动—当发生火灾时，烟感报警器会第一时间通知消防监控系统，监控系统根据报警数据打开相应楼层的送风口，开启正压风机同时启动余压监控系统，余压监控器开始工作。

加压—正压送风系统启动后，正压风机将会按照上图中绿色箭头方向，将空气送入相应楼梯间、前室/合用前室，导致相应空间压力增大。

测压—余压监控器通过内置气压采集孔及安装于顶部（或背部）气压采集管，检测楼梯间（高压区）与走道（低压区）或前室（高压区）与走道（低压区）之间的压力差。

开启(泄压)—当压差达到余压监控器设定的动作（泄压）范围（楼梯间50Pa，前室30Pa）时，余压监控器将通过风阀控制箱开启旁通阀开始泄压。正压风机的绝大部分风量将由旁通阀处导出，空气将按照上图中红色箭头方向进行流动，而楼梯间、前室/合用前室的空气也将由送风管道或其它缝隙中流出，导致相应空间内压力降低。

复位(加压)—当压差降至余压监控器设定的复位范围（楼梯间40Pa，前室25Pa）时，系统将关闭旁通阀，正压送风系统也将恢复正常送风方向对相应空间进行加压。

上面说了余压监控系统工作原理，那么前室、楼梯间压力(压差)传感器如何安装呢？

请看下图：

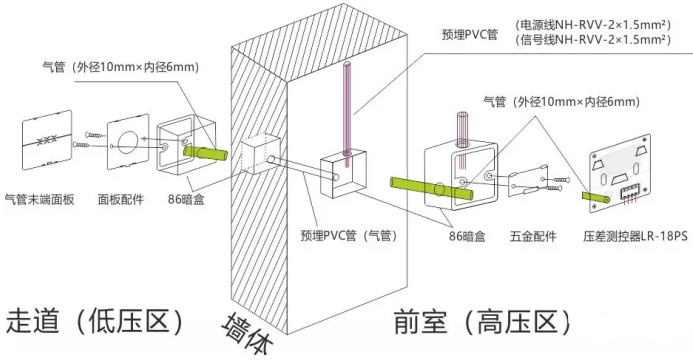

前室、楼梯间压力传感器安装（图）

在前室、楼梯间压力(压差)传感器安装之前，建议按照下图做预埋处理，安装将更加方便，且更加美观。

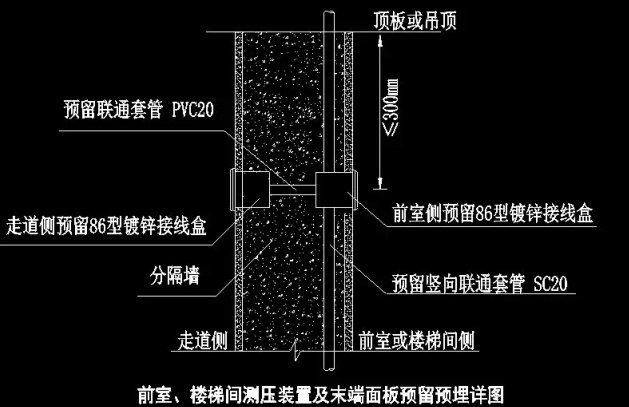

前室、楼梯间压力传感器预留预埋（图）
