1余压监控系统规划的必要性

余压监控系统中为什么要规划旁通阀操控加压送风的正压值？火灾产生后，又能起到什么作用呢？众所周知，产生火灾时，绝大多数的人员伤亡不是因为火，而是烟气，跟着可燃物的燃烧产生很多的高温烟气，烟气中含有很多未完全燃烧的有毒、有害物质，通过人的呼吸道吸入体内，对人员的生命安全造成严重威胁。为了有用操控火势延伸、阻止烟气扩散。加压送风系统的送风口出风可使楼梯间及消防前室构成正压，阻挡有害烟气进入人的分散通道。可是当加压送风系统送风量及送风时间不可控时，正常的逃生路线有可能会因为前室正压过大，防火门无法敞开而造成的严重后果。鉴于上述考虑，四川消防科学研究所结合国际经验提出余压值的数据。压差操控系统可通过操控旁通阀的开闭，将机械加压送风系统的余压值有用操控在国标要求的合理范围内——防烟楼梯间40-50Pa，前室、合用前室、消防电梯间前室、关闭流亡层（间）为25-30Pa。这样既阻止了有害烟气的进入，也确保了防火门在需要人员分散时可以正常开闭。

网络该系统契合GB51251《修建防烟排烟系统技术标准》及GB50016《修建规划防火规范》等相关国家标准中的功能需求。

余压监控系统的应用背景

2.1修建产生火灾时，得确保防烟楼梯间、避难走道及其前室的防烟功能要求。

2.2从防烟角度讲，机械加压送风系统的余压过低不利于防烟，因而余压越高越好。

2.3因为分散门的方向是朝分散方向敞开，而加压送风效果方向与分散方向恰好相反，若余压过高则会导致分散门两边压差过大导致门无法正常敞开的情况，影响人员分散和消防人员施救。

2.4加压送风系统的规划，首先应建立在安全分散的基础上。

2.5目前加压送风系统自身，没有能力来判别加压区是否坚持一定压力，或加压区走漏过大，压力达不到标准，起不到防烟效果，或因压力过大而形成分散门堵塞的情况。

2.6规划装置余压监控系统，可有效解决分散门两边压差过大而导致门无法正常敞开的毛病，保证了分散通道的安全疏通，使加压送风系统处于合理、有效的作业状况，从而为在火灾情况下人员的分散和解救供给有力的保证。

3余压监控的规划根据

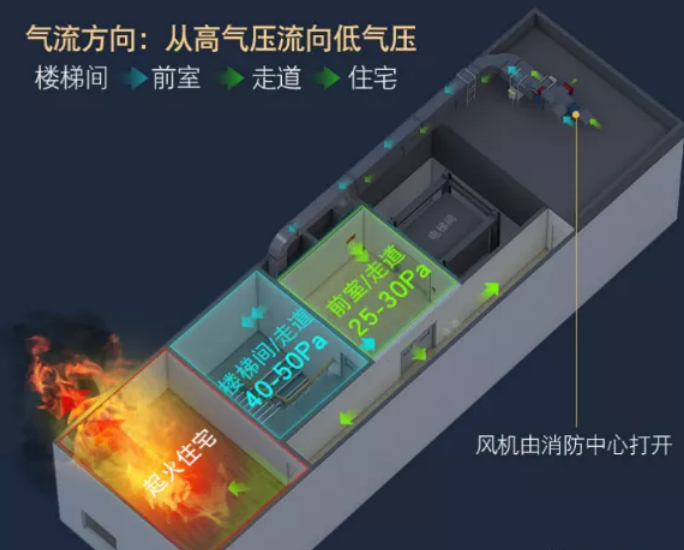

加压送风作为一种行之有效的防烟方式，在国内外高层修建规划中已被广泛接受与选用。无论国内或国外的防火标准，都有一致的加压要求，即应使在火灾时，楼梯间余压值（40-50Pa）＞前室余压值（25-30Pa）＞走廊。

火灾产生时，加压送风系统的送风口出风可使楼梯间及消防前室相对走道构成加压，阻挠有害烟气进入人的疏散通道，保证防火门正常开启，为火灾产生时人员的安全撤离保驾护航。但送风口长期开启可使防火门两头压差过大，无法正常开启，导致人员无法撤离的严重后果，结合国内外优异经验国家对正压送风系统做了如下要求：

GB50016-2014《修建规划防火标准》

8.5.1修建的下列场所或部位应设置防烟设备：

1)防烟楼梯间及前室；

2)消防电梯间前室或合用前室；

3)流亡走道的前室、流亡层（间）。

GB51251-2017《修建防烟排烟系统技术标准》

3.4.4机械加压送风量应满足走廊至前室楼梯间的压力呈递增分布，余压值应契合下列规则：

1)前室、关闭流亡层（间）与走道之间的压差应为25Pa-30Pa；

2)楼梯间与走道之间额压差应为40Pa-50Pa;

3)当系统余压值超越答应压力差时应采取泄压办法。

5.1.4机械加压送风系统宜设有测压设备及风压调节办法。

5.1.5消防操控设备应显示防烟系统的送风机、阀门等设备的启闭状况。

GB50016-2006《修建规划防火标准》（以下详细系统规划条款仍履行）

9.3.3防烟楼梯间内机械加压送风防烟系统的余压值应为40-50Pa；前室、合用前室应为25-30Pa。

GB500045-95《高层民用修建规划防火标准》（2005年版）（以下详细系统规划条款仍履行）

8.3.7机械加压送风机的全压，除计算晦气环管道丫头丢失外，尚应有余压。其他压值应契合下列要求：

8.3.7.1防烟楼梯间为40Pa-50Pa；

8.3.7.2前室、合用前室、消防电梯间前室、关闭流亡层（间）为25Pa-30Pa。

GB50098-2009《公民防空工程规划防火标准》

6.2.1防烟楼梯间送风余压值应为（40-50）Pa，前室或合用前室送风系统的余压值应为（25-30）Pa；

6.2.2流亡走道的前室送风余压值应为（25-30）Pa。

全国民用修建工程规划技术办法

4.10.10加压送风系统的余压值超越规则数值较多时，宜设置泄压阀或旁通阀等设备。

DGJ08-88-2006《修建防排烟技术规程》（上海）

3.3.6当系统的余压超越压力差时，应设置余压调节阀或选用变速风机等办法。
