余压监控系统：又叫压差控制系统、压力测控系统、余压探测系统等。这里余压是指：楼梯间气压-走道或者前室压力差。

应用范围：主要用于辅助正压送风系统对高层建筑防烟楼梯间/走道、前室（或合用前室）/走道进行余压值监测与控制。

目的：是保持楼梯间和前室的余压值维持在国家标准范围，阻挡有害烟气进入的同时，确保防火门的正常开启，保证生命通道的畅通。

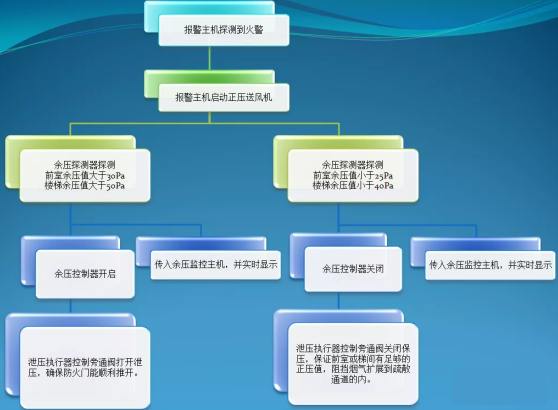

余压监控系统工作原理：

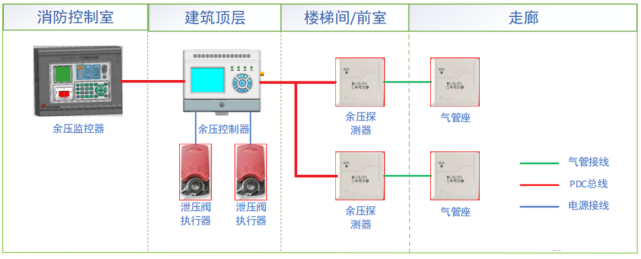

系统组成：气管座、气压采集管、余压探测器、余压控制器、带电动执行器、余压监控器。

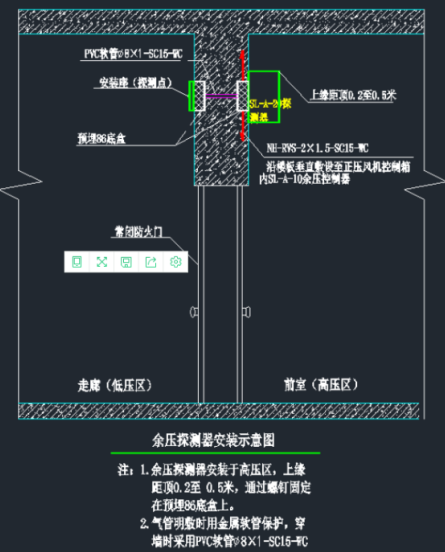

 余压探测器—气管—气管座：

如上图，余压探测器安装在楼梯间或者前室，通过气管与安装在走道气管座相连，探测两个空间气压差。

余压探测器：也叫压差控制器、余压探测器、压力传感器等，如图，壁挂安装楼梯间、前室内防火门那一侧（上图右上部分），气流稳定避开风口的地方，距顶20~50公分，直接固定在预埋86盒上壁挂安装。

常见主要参数：

1.耐压值，能经受的最高压力差。

2.是否带电源线（是否二线）。

3.测量范围，一般为100pa以内。

 4.压力：前室30Pa报警，25Pa复位；楼梯间50Pa报警，40Pa复位

气管：PVC软管，用于走道——前室或走道-楼梯间引压，一般穿墙通往气管座。

气管座：也就是气管的末端，为一个气管末端的装饰面板。

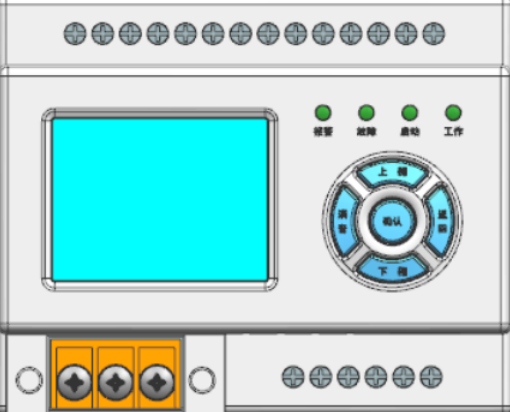

余压控制器：

  一般导轨安装于屋顶风机控制柜内，通过总线收集自己带载的余压传探测器的余压，将余压数据和设备进行状态，反馈到余压监控主机上显示，并具有两路泄压阀控制，可控制泄压执行器的开启和关闭实现对两台风机的控制。

余压监控器：

余压监控器，又称余压监控主机，一般为壁挂小主机，用于实时监控余压值、余压报警、泄压状态、报警联动状态，显示系统运行情况以及控制余压控制器的执行泄压。简单来说就是显示余压控制器和余压传感器的实时状态。

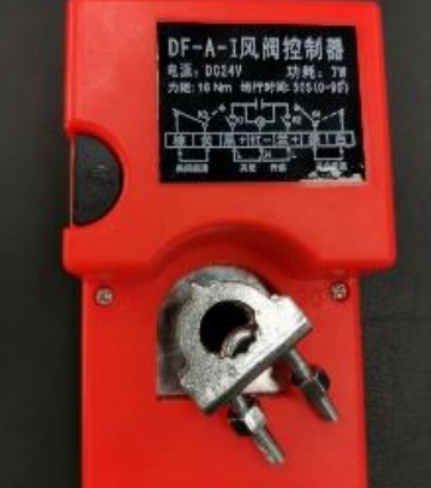

泄压执行器：

接收来自余压控制器的控制信号，实现对风机的旁通阀的开启或关闭动作，简单来说，这东西就一个可正向或反向的执行器，与风阀连接实现对风阀开口大小的调节。

国家《建筑防排烟系统技术标准》GB51251-2017对余压值的要求：

3.4.4 机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压值应符合下列要求:

1.前室、封闭避难层(间)与走道之间的压差应为25Pa~30Pa

2.楼梯间与走道之间的压差应为40Pa~50Pa

 3.当系统余压值超过最大允许压力差时应采取泄压措施。最大允许压力差应由本规范第3条计算确定

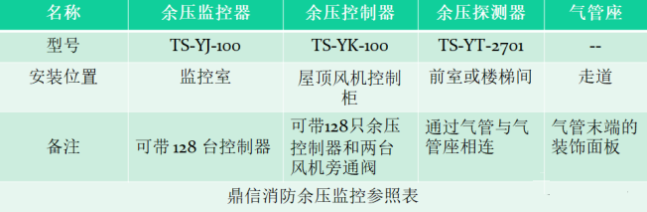

消防余压监控参照表：

从表上可以看出，1个项目配备1个余压监控主机就够了，1栋楼配一个余压控制器，原则依据是每个前室配一套余压探测器-气管-气管座，楼梯间一般在最底层处配一套余压探测器-气管-气管座。

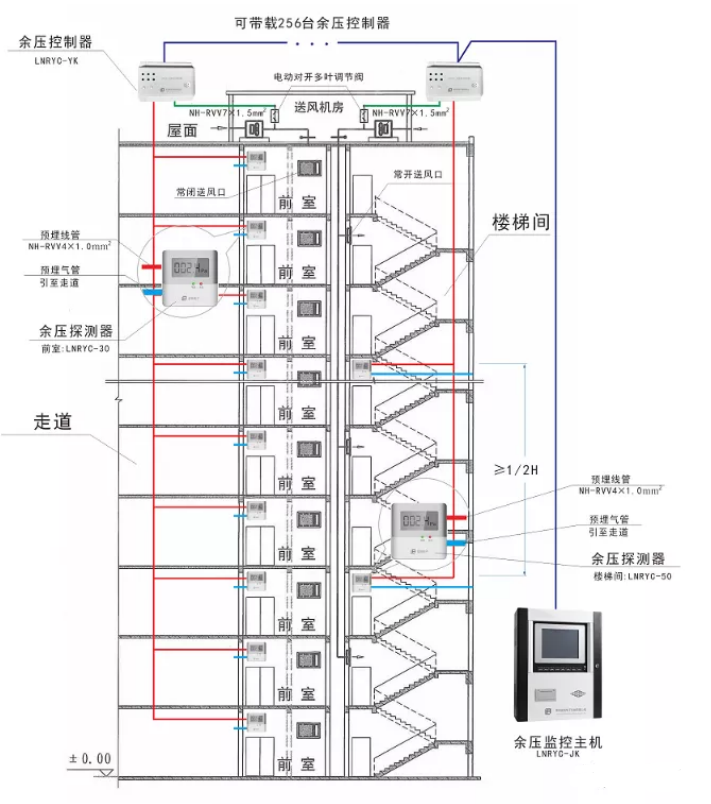

可参考下面余压监控系统图进一步了解：
