余压监控系统是如何工作的?设备系统如何安装?
时间:2021-08-24 15:55:24 点击次数:1529


余压监控系统可通过操控旁通阀的开闭,将机械加压送风系统的余压值有效操控在国标要求的合理范围内——防烟楼梯间40-50Pa,前室、合用前室、消防电梯间前室、关闭避难层(间)为25-30Pa。这样既阻挠了有害烟气的进入,也确保了防火门在需要人员分散时能够正常开闭。

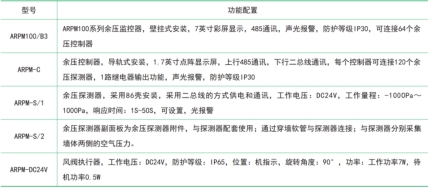

余压监控系统余压监控器(主机)、余压操控器、余压探测器、风阀执行器、系统监控专用软件等部分或悉数设备组成。以下为某品牌预压检测系统设备的系统结构与使用图例,供参阅。

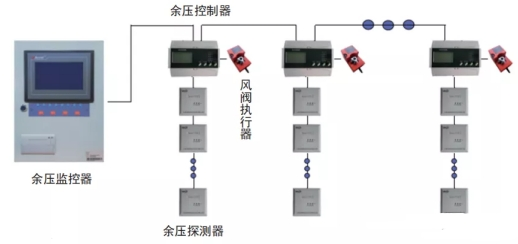

1余压监控系统结构



设计说明

1余压监控器(主机)与余压操控器之间是485通讯,衔接方式为手拉手衔接,线型NH-RVSP-2*1.5mm2,通讯间隔为500米;

2)主机支持2RS485通讯回路,每条回路可衔接32个余压操控器;

3)余压操控器与余压探测器之间为二总线通讯,通讯间隔500m,线型NH-RVSP-2*2.5mm2

3)一只余压操控器可带120个余压探测器。



2余压监控使用图例

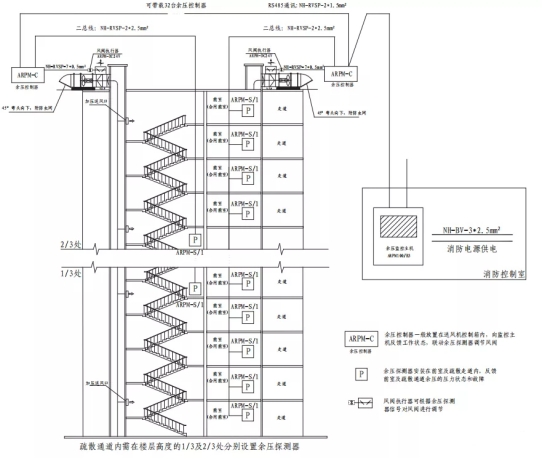

2.1分散通道余压监控系统



分散通道及前室余压监控系统

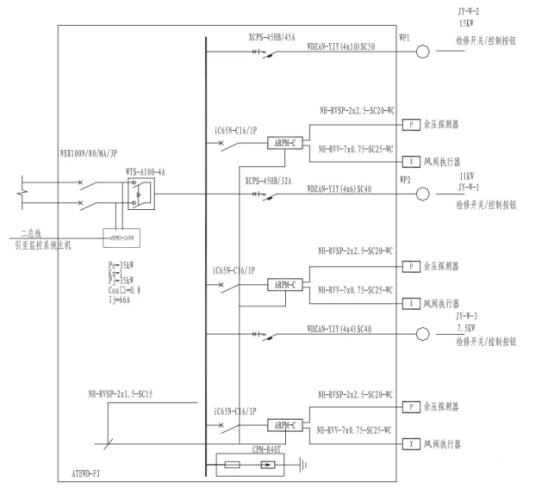

2.2监控系统配电图

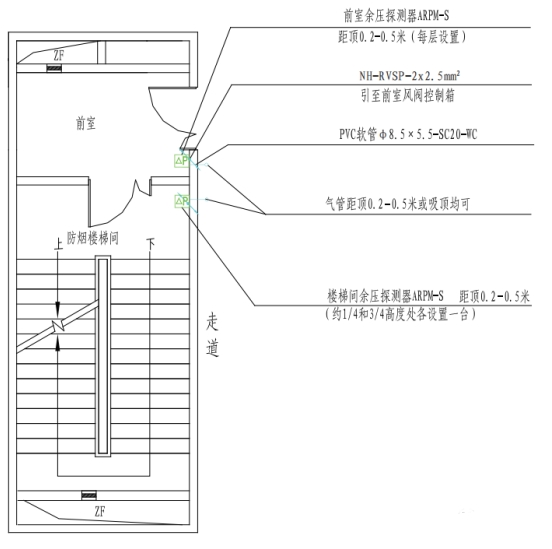

2.3探测器平面图



余压探测器平面示意图

1)前室每层均设余压探测器;

2)楼梯间在约1/43/4高度处各设置一台余压探测器;

3)引压用的气管可根据现场实际情况装于墙面或吸顶装置均可;

4)余压深测器通过N-IYSP-2x2.5m2-SC20-C,沿楼板垂直敷设至风间操控箱。

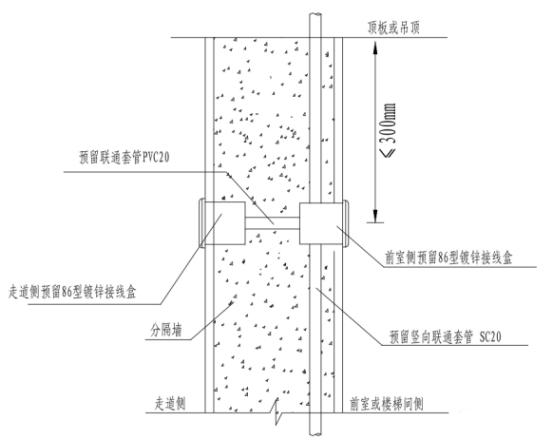

2.4探测器立面装置示意图
