余压监控系统,又名压差操控系统、压力测控系统、余压勘探系统等。这儿余压是指:楼梯间气压-走道或者前室压力差。主要用于辅佐正压送风系统对高层建筑防烟楼梯间/走道、前室(或合用前室)/走道进行余压值监测与操控。是保持楼梯间和前室的余压值维持在国家标准规模,阻挡有害烟气进入的一起,确保防火门的正常敞开,确保生命通道的畅通。

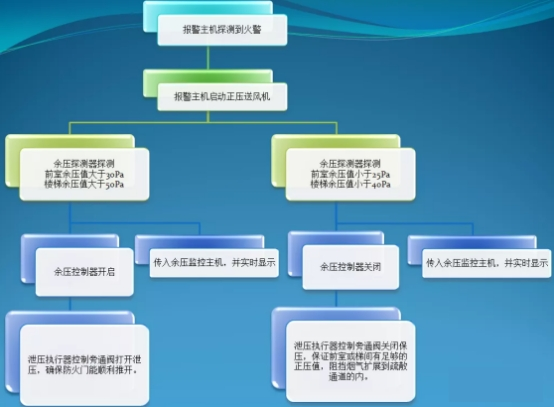

余压监控系统作业原理:
系统组成:气管座、气压采集管、余压勘探器、余压操控器、带电动执行器、余压监控器。

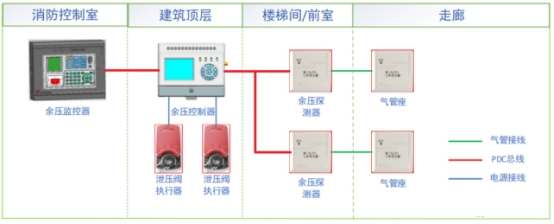

余压勘探器—气管—气管座:
如上图,余压勘探器装置在楼梯间或者前室,经过气管与装置在走道气管座相连,勘探两个空间气压差。

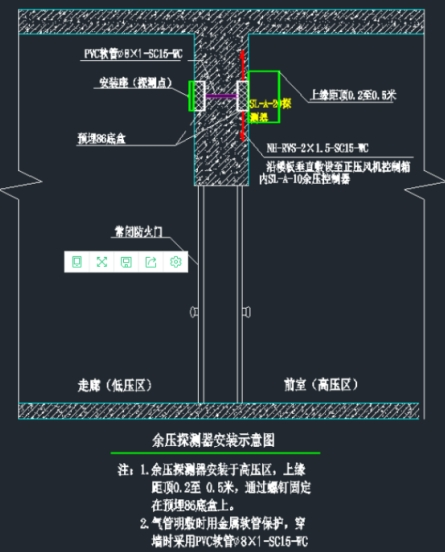

余压勘探器:也叫压差操控器、余压勘探器、压力传感器等,如图,壁挂装置楼梯间、前室内防火门那一侧(上图右上部分),气流安稳避开风口的地方,距顶20~50公分,直接固定在预埋86盒上壁挂装置。
常见首要参数:
1.耐压值,能饱尝的最高压力差。
2.是否带电源线(是否二线)。
3.测量规模,一般为100pa以内。
4.压力:前室30Pa报警,25Pa复位;楼梯间50Pa报警,40Pa复位
气管:PVC软管,用于走道——前室或走道-楼梯间引压,一般穿墙通往气管座。
气管座:也便是气管的末端,为一个气管末端的装饰面板。

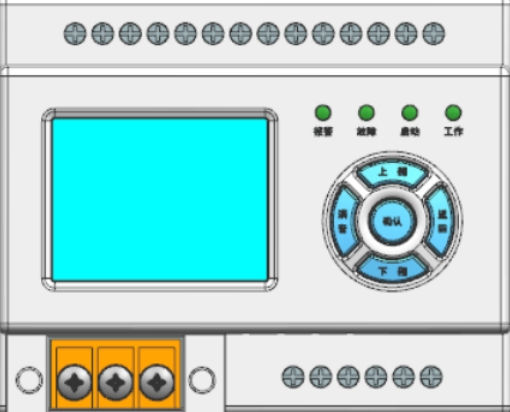

余压操控器:
一般导轨装置于屋顶风机操控柜内,经过总线收集自己带载的余压传勘探器的余压,将余压数据和设备进行状况,反馈到余压监控主机上显现,并具有两路泄压阀操控,可操控泄压执行器的敞开和关闭完成对两台风机的操控。
余压监控器:
余压监控器,又称余压监控主机,一般为壁挂小主机,用于实时监控余压值、余压报警、泄压状况、报警联动状况,显现系统运转情况以及操控余压操控器的执行泄压。简单来说便是显现余压操控器和余压传感器的实时状况。

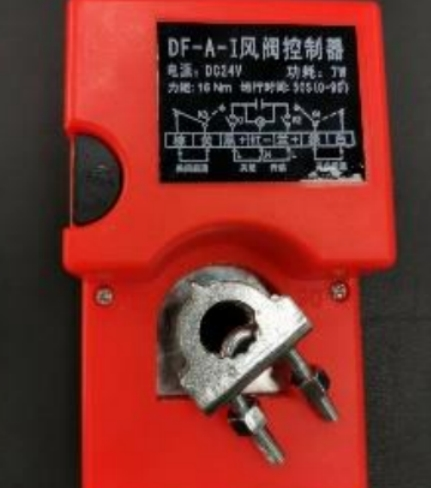

泄压执行器:
接纳来自余压操控器的操控信号,完成对风机的旁通阀的敞开或关闭动作,简单来说,这东西就一个可正向或反向的执行器,与风阀连接完成对风阀开口大小的调节。
国家《建筑防排烟系统技术标准》GB51251-2017对余压值的要求:
3.4.4 机械加压送风量应满足走廊至前室至楼梯间的压力呈递增散布,余压值应契合下列要求:
1.前室、关闭避难层(间)与走道之间的压差应为25Pa~30Pa
2.楼梯间与走道之间的压差应为40Pa~50Pa
3.当系统余压值超过最大答应压力差时应采纳泄压措施。最大答应压力差应由本标准第3条计算确定

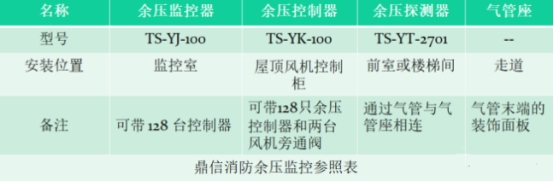

鼎信消防余压监控参照表:
从表上能够看出,1个项目装备1个余压监控主机就够了,1栋楼配一个余压操控器,原则根据是每个前室配一套余压勘探器-气管-气管座,楼梯间一般在最底层处配一套余压勘探器-气管-气管座。

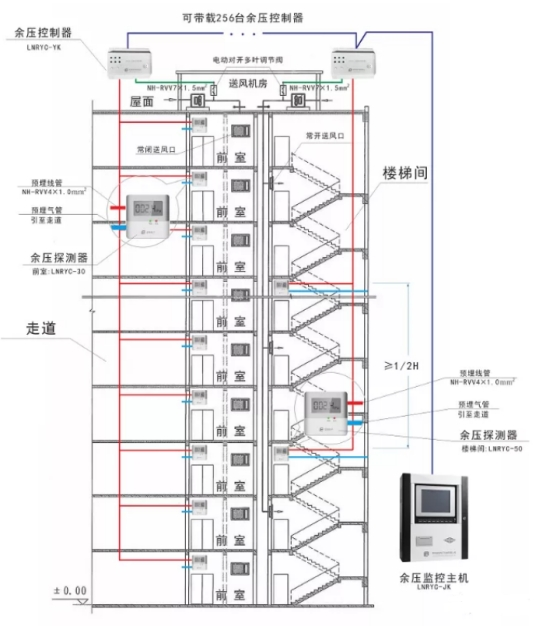

可参考下面余压监控系统图进一步了解:
