随着社会不断的前进，城市里的摩天高楼越来越多，保证分散通道的余压在火灾产生时能够处于有效的受控状况，是新的消防趋势，而装置余压监控系统将是未来消防职业发展的必然趋势。下面就来一同看一看余压监控系统的装置调试方法。

余压监控的系统组成

余压监控是由余压监控器、余压探测器、余压控制器和风阀控制器组成。

其中，余压监控器装置在消控室内，余压探测器装置在电梯前室和楼梯走道，余压控制器和风阀控制器装置在风机控制柜。

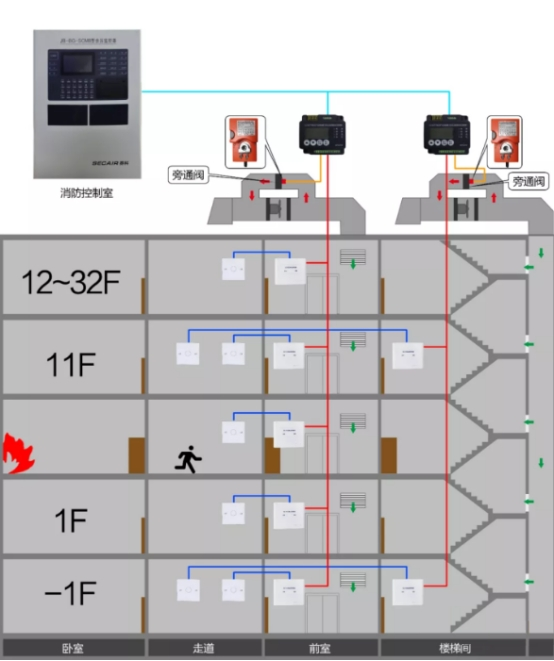

余压监控系统示意图

余压探测器装置接线

余压探测器底座装置在86盒上；

将无极性二总线接入底座的"S+"、"S-"端子上；

将气管接到探测器浮屠上；

再将探测器滑入底座；

探测器端装置完结。

气管的另一端从86盒伸出，衔接配套浮屠后，再装置上气体装饰盖；

气管末端装置完结。

余压探测器接线图

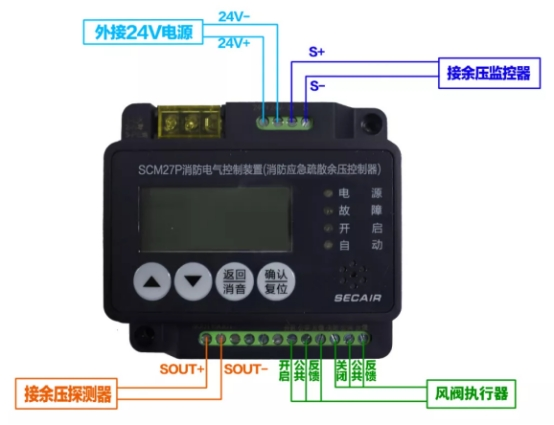

余压控制器装置接线

将衔接余压探测器的无极性二总线接入27P的"SOUT+"、"SOUT-"端；

采用24V供电方法时，将外接24V电源线接入"24V+"、"24V-"端；

采用220V供电方法时，将220V电源的火线、零线、地线别离接入"1"、"2"、"3"端；

将风阀控制器的蓝，白、红，绿线接入27P的“开启、公共、反应”端；将风阀控制器的黑、黄、棕线接入27P的“封闭、公共、反应”端；

将"S+"、"S-"经过无极性二总线接入到余压监控器。

220V接线示意图

24V接线示意图

配置余压探测器

登录部件。
进入登录部件菜单。
登录地址，按承认。设置成功后按回来键保存并回来主菜单界面。

修改编程
设置探测器是装置在走道还是电梯前室。设置成功后按回来键保存并回来主菜单界面。

修改容量
一个余压控制器最多能够接63个余压探测器。（留意！容量设置应与余压探测器实践所接数量相同，若大于实践数量，余压控制器会宣布毛病信息。）设置成功后按回来键保存并回来主菜单界面。

编程完结之后，长按承认键复位。

编程成功。

配置余压控制器

登录部件
进入调试菜单下的登录部件菜单栏。登陆的是余压控制器的数量。
按2编程，输入区号、容量，（留意！容量设置应与余压探测器实践所接数量相同，若大于实践数量，余压控制器会宣布毛病信息。）按承认键。

复位。

编程完结。
