余压监控是如何防烟的?余压监控系统的防烟原理
时间:2021-09-29 15:08:31 点击次数:7142

余压监控系统又叫做智能压差测控系统、余压操控系统、防排烟余压监测系统、消防余压勘探系统等十分多的叫法,可是其首要的作用是辅佐高层建筑正压送风系统在防烟排烟过程中,满足走廊至消防前室、关闭流亡层、防烟楼梯间的压力呈递加散布,对其他压进行检测和操控。加压送风余压操控系统首要由余压勘探器、余压操控器、余压监控器、泄压阀电动执行器、气管等组成。

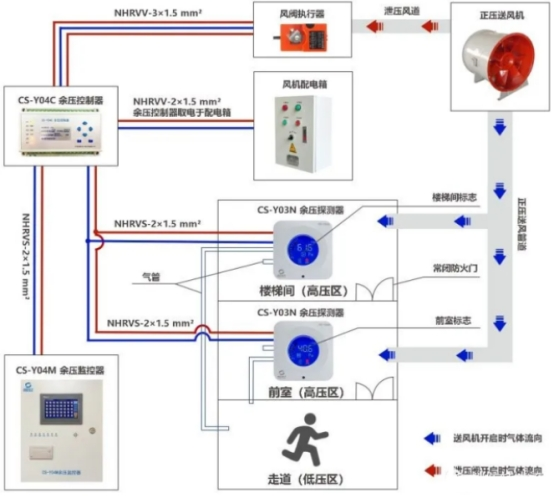

楼梯间余压监控系统原理如图:



上图为余压监控系统原理说明:

1、发生火灾时,正压送风系统发起,着火层及上下相邻两层风口翻开,图中蓝色箭头标明正压送风机翻开时空气的活动方向,依据安全逃生准则,加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递加分布。

2、余压探测器监测走廊至消防前室、关闭流亡层(间)、防烟楼梯间的余压值:

1)泄压。当余压值超越规矩区间时(规矩区间参看GB51251-2017《修建防烟排烟系统技术标准》),余压传感器将信号传递给余压操控器,余压操控器联动泄压阀执行器,翻开旁通阀,将正压风机的风量松懈到系统外,从而使正压送风管道的风量削减,图中赤色箭头标明旁通阀翻开时空气的活动方向,这时,消防前室、关闭流亡层(间)、防烟楼梯间的余压值下降回归至正常区间。

2)加压。当余压值低于规矩区间时,余压传感器将信号传递给余压操控器,余压操控器联动泄压阀执行器,关闭旁通阀,正压送风管道的风量增大,使消防前室、关闭流亡层(间)、防烟楼梯间的余压值上升至正常区间。

3、余压操控器由风机配电箱供电,担任给余压探测器和泄压阀执行器供电。

4余压监控器放置于消控室,可以实时查看系统内悉数余压探测器和余压操控器的工作状况和报警信息,并具有打印相关信息功用,监控器箱体指示运转、通讯、报警、缺陷、消音等。
