余压监控系统的设备安装
时间:2021-09-23 15:44:59 点击次数:1705

随着社会不断的前进,城市里的摩天大楼越来越多,保证涣散通道的余压在火灾发生时可以处于有用的受控情况,是新的消防趋势,而设备余压监控系统将是未来消防工作发展的必然趋势。下面就来一同看一看余压监控系统的设备调试办法。

余压监控系统组成

余压监控是由余压监控器、余压探测器、余压控制器和风阀控制器组成。

其中,余压监控器设备在消控室内,余压探测器设备在电梯前室和楼梯走道,余压控制器和风阀控制器设备在风机控制柜。

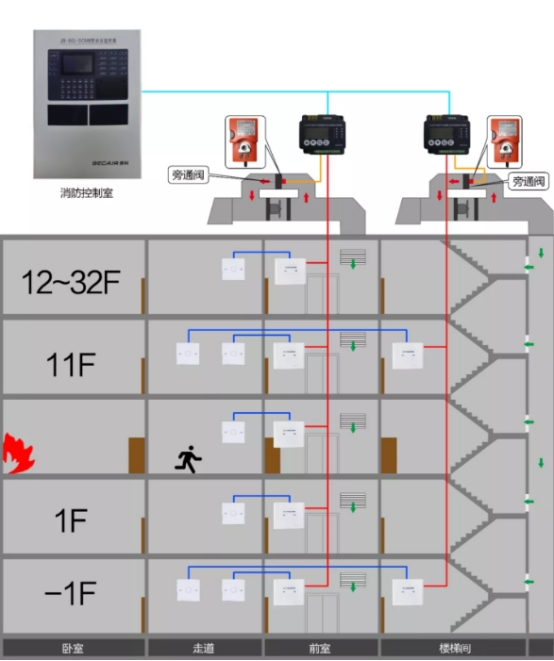

余压监控系统示意图

余压探测器设备接线

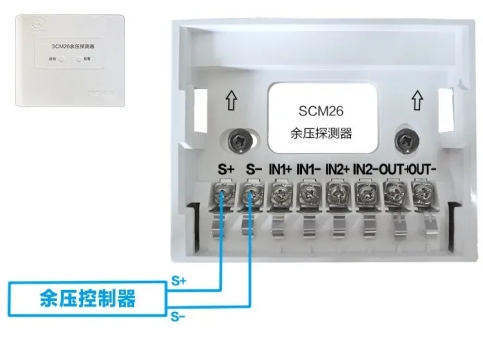

余压探测器底座设备在86盒上;

将无极性二总线接入底座的"S+""S-"端子上;

将气管接到探测器浮屠上;

再将探测器滑入底座;

探测器端设备结束。

气管的另一端从86盒伸出,衔接配套浮屠后,再设备上气体装修盖;

气管结尾设备结束。



余压探测器接线图

余压控制器设备接线

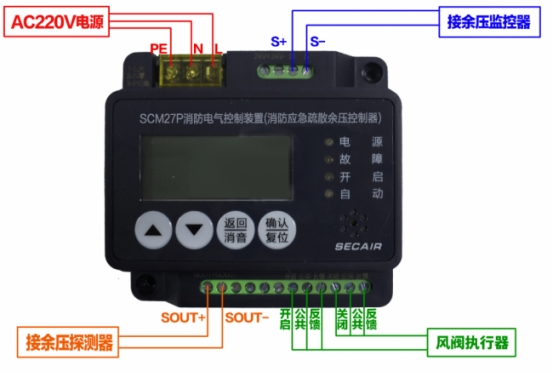

将衔接余压探测器的无极性二总线接入27P"SOUT+""SOUT-"端;

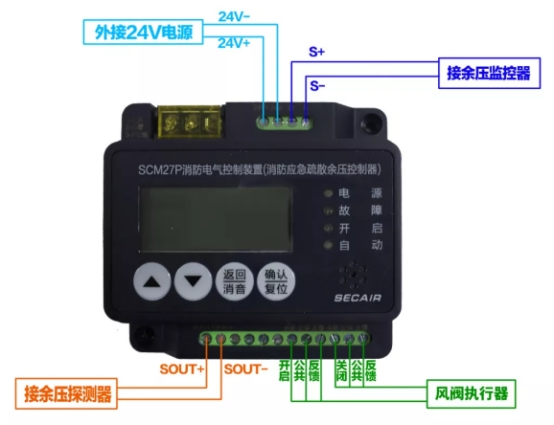

选用24V供电办法时,将外接24V电源线接入"24V+""24V-"端;

选用220V供电办法时,将220V电源的前方、零线、地线别离接入"1""2""3"端;

将风阀控制器的蓝,白、红,绿线接入27P开启、公共、反应端;将风阀控制器的黑、黄、棕线接入27P封闭、公共、反应端;

"S+""S-"通过无极性二总线接入到余压监控器。

220V接线示意图



24V接线示意图


装备余压探测器

登录部件。
进入登录部件菜单。
登录地址,按供认。设置成功后按回来键保存并回来主菜单界面。

修正编程
设置探测器是设备在走道还是电梯前室。设置成功后按回来键保存并回来主菜单界面。

修正容量
一个余压控制器最多可以接63个余压探测器。(留心!容量设置应与余压探测器实践所接数量相同,若大于实践数量,余压控制器会宣布毛病信息。)设置成功后按回来键保存并回来主菜单界面。

编程结束之后,长按供认键复位。

编程成功。

装备余压控制器

登录部件
进入调试菜单下的登录部件菜单栏。登陆的是余压控制器的数量。
2编程,输入区号、容量,(留心!容量设置应与余压探测器实践所接数量相同,若大于实践数量,余压控制器会宣布毛病信息。)按供认键。

复位。

编程结束。
