余压监控系统的设计案例分析
时间:2021-09-02 15:34:39 点击次数:1116

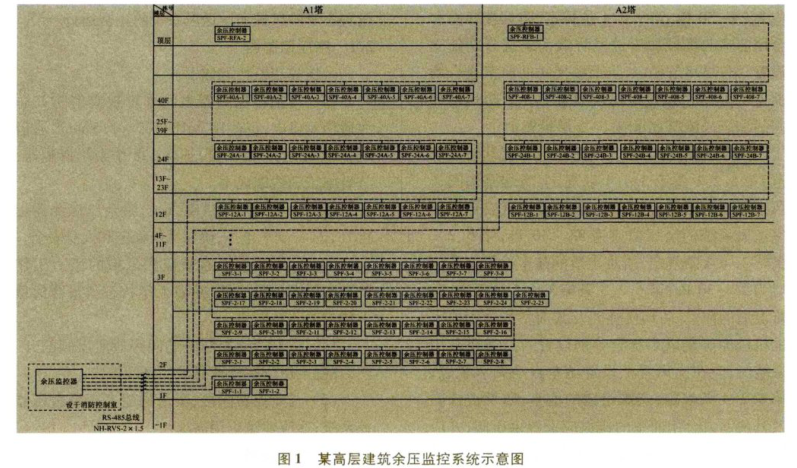

某高层建筑余压监控系统示意图如图1所示。



1设置场所

在设有机械加压送风系统的场所,应设置智能余压监控系统。

2设置范围

每台加压送风机配电控制箱内设置余压控制器;防烟楼梯及其前室应设置余压探测器;消防电梯间前室或合用前室应设置余压探测器。

3设置部位

1.余压控制器的设置位置及数量,应遵照机械加压送风机的设置原则,每台加压风机的配电控制箱内应设置余压控制器,为一对一的关系,每个旁通泄压阀仅能接受一台余压控制器的控制;超过32层的高层建筑或建筑高度超过100 m的建筑,其机械加压送风机(余压控制器)应竖向分段独立设置,且每段高度不应超过100 m;余压控制器应设置在加压送风机控制箱内,控制箱内预留一路220 V电源为余压控制器的工作电源。

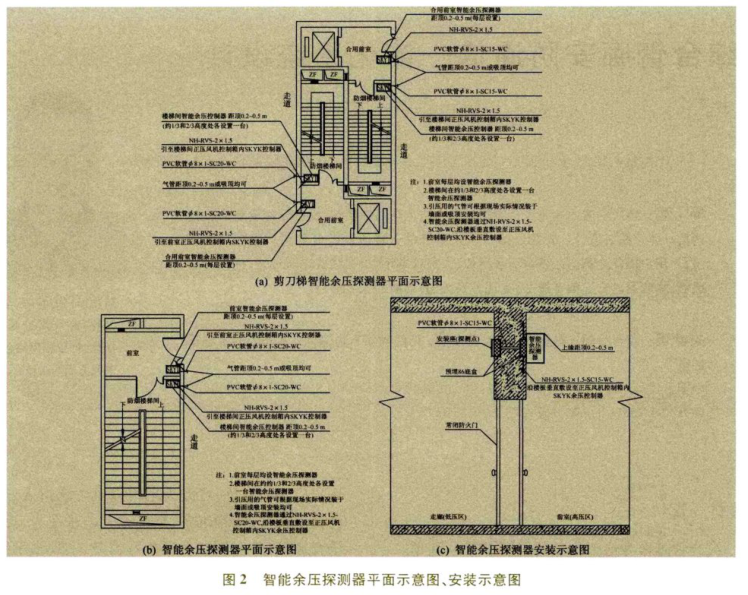

2.余压探测器的设置:应在每层防烟楼梯间的前室或者合用前室设置1台余压探测器;在楼梯间高度约1/32/3处各设置1台余压探测器或者在加压送风口处设1台余压探测器,余压探测器应设置在高压区(楼梯间、前室区域疏散门侧),距顶0.1~0.5 m壁挂安装,采用底座直接固定在预埋86盒上。智能余压探测器平面示意图、安装示意图如图2所示。
