余压监控系统首要由余压监控器（也叫压差控制器、余压探测器、压力传感器等）、气压搜集管、风阀控制箱、带电动执行器的旁通阀（也叫电动对开多叶调节阀）及气管结尾面板（可选）组成。首要用于辅佐正压送风系统对高层建筑防烟楼梯间/走道、前室（或合用前室）/走道进行余压值监测与控制。

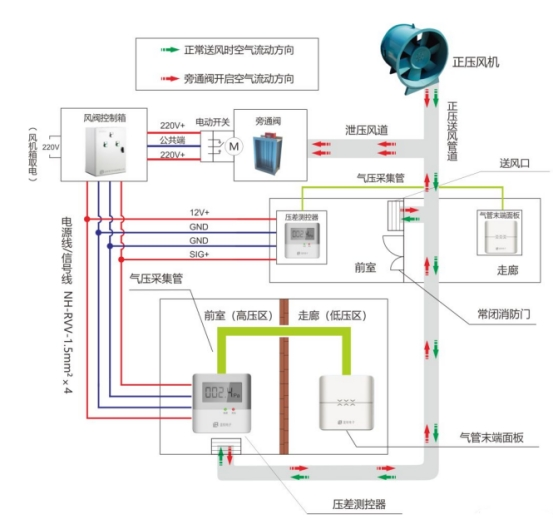

余压监控系统作业原理如下图：

参阅《建筑防烟排烟系统技术标准》(GB51251-2017)对余压值要求：

3.4.4 机械加压送风量应满足走廊至前室至楼梯间的压力呈递加分布，余压值应符合下列要求：

1 前室、关闭避险层(间)与走道之间的压差应为25Pa~30Pa；

2 楼梯间与走道之间的压差应为40Pa~50Pa；

3 当系统余压值逾越最大容许压力差时应采用泄压办法。最大容许压力差应由本标准第3.4.9 条核算确认。

余压监控系统作业原理：

系统发起—当产生火灾时，烟感报警器会第一时间通知消防监控系统，监控系统根据报警数据翻开相应楼层的送风口，打开正压风机同时发起余压监控系统，余压监控器初步作业。

加压—正压送风系统发起后，正压风机将会依照上图中绿色箭头方向，将空气送入相应楼梯间、前室/合用前室，导致相应空间压力增大。

测压—余压监控器通过内置气压搜集孔及设备于顶部（或背部）气压搜集管，检测楼梯间（高压区）与走道（低压区）或前室（高压区）与走道（低压区）之间的压力差。

打开(泄压)—当压差达到余压监控器设定的动作（泄压）规划（楼梯间50Pa，前室30Pa）时，余压监控器将通过风阀控制箱打开旁通阀初步泄压。正压风机的绝大部分风量将由旁通阀处导出，空气将依照上图中红色箭头方向进行活动，而楼梯间、前室/合用前室的空气也将由送风管道或其它缝隙中流出，导致相应空间内压力下降。

复位(加压)—当压差降至余压监控器设定的复位规划（楼梯间40Pa，前室25Pa）时，系统将关闭旁通阀，正压送风系统也将恢复正常送风方向对相应空间进行加压。

上面说了余压监控系统作业原理，那么前室、楼梯间压力(压差)传感器怎么设备呢？

请看下图：

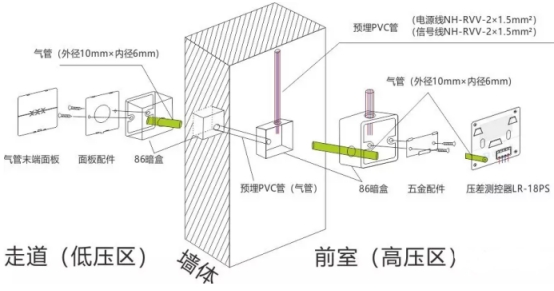

前室、楼梯间压力传感器设备（图）

在前室、楼梯间压力(压差)传感器设备之前，建议依照下图做预埋处理，设备将更加便利，且更加漂亮。

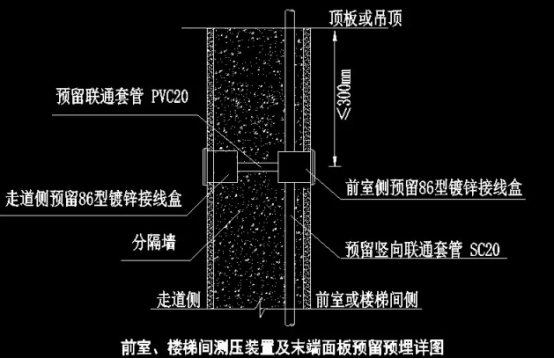

前室、楼梯间压力传感器预留预埋（图）
